HERSTELLER VON ORIGINALGERÄTEN : MERCEDES-BENZ

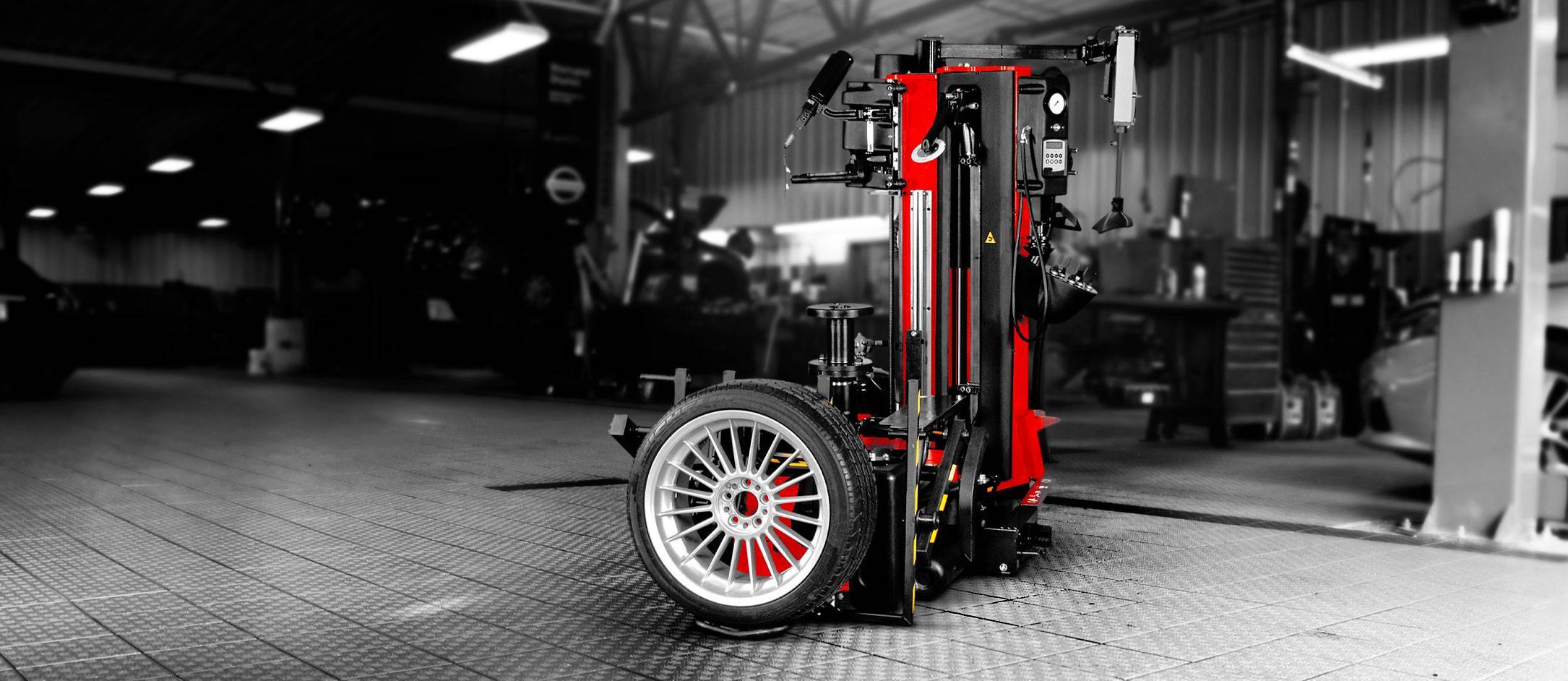

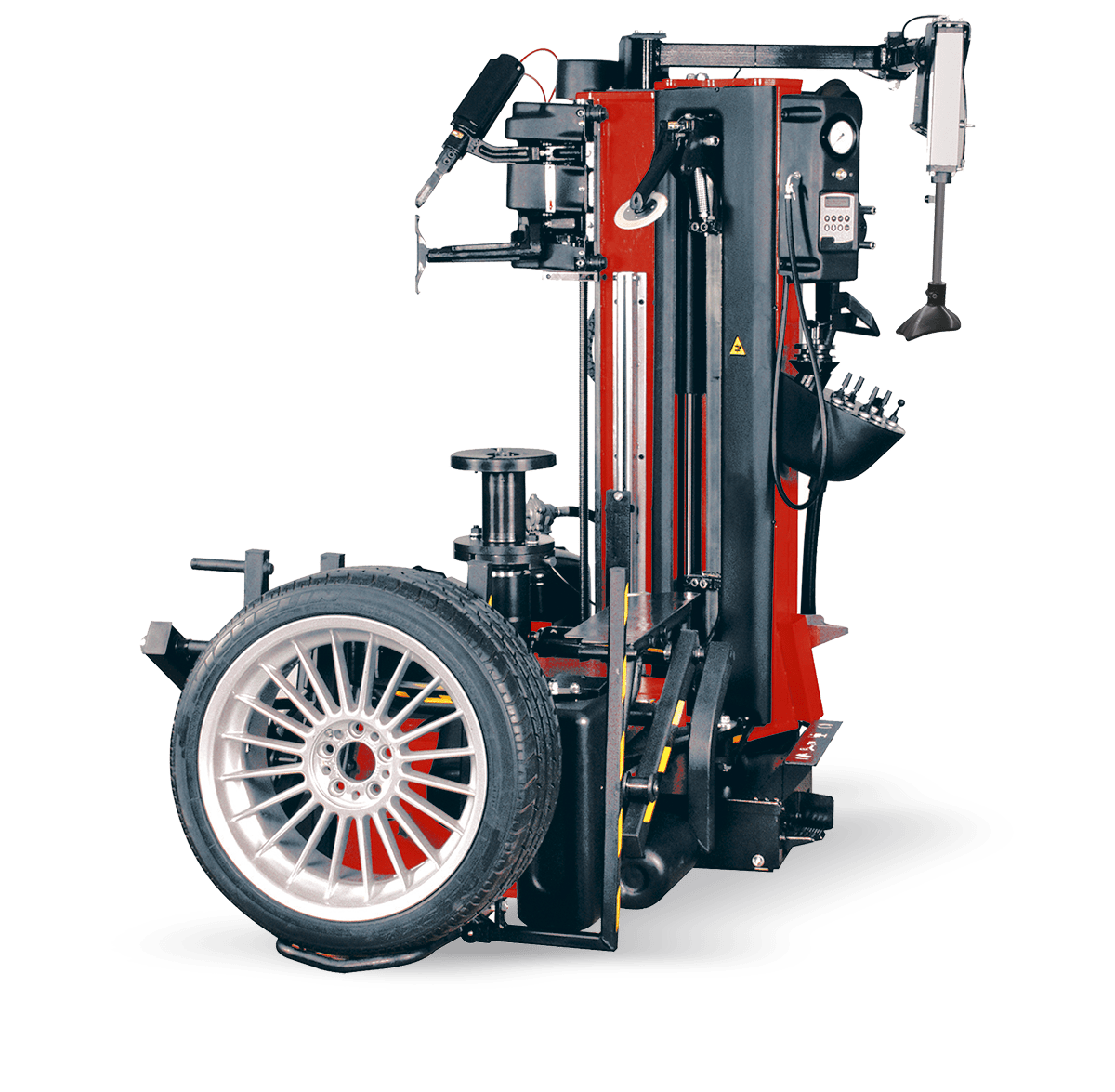

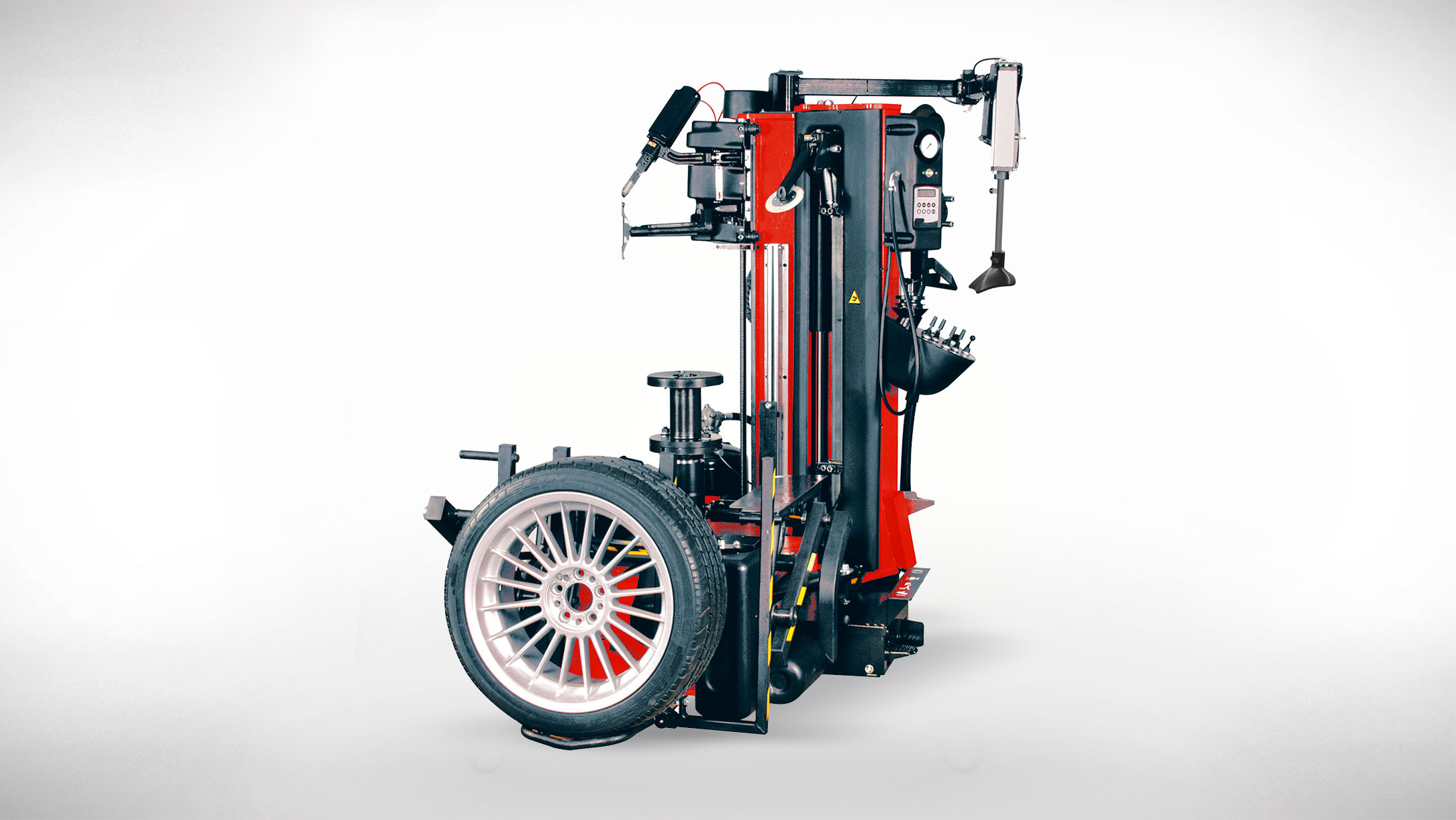

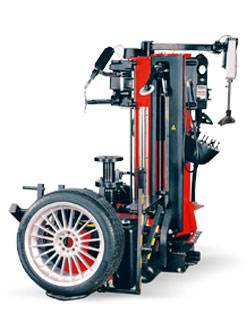

Automatische Montiermaschine Quadriga 1000 BB

Sie suchen die perfekte Kombination von Genauigkeit, Sicherheit und automatischen Abläufen bei der Montage und Demontage von Reifen? Die Quadriga 1000 BB ist eine automatische Reifenmontiermaschine mit der besten Technik für maximale Ergebnisse bei minimalem Kraftaufwand.

Die Herausforderungen im Reifenservice wachsen stetig mit immer neu auf den Markt kommenden Reifentechniken, dabei werden die Montage- und Demontagevorgänge immer komplexer und die Räder immer schwerer. Quadriga 1000 BB wurde entwickelt, um diese Herausforderungen zu bewältigen und gleichzeitig dem Benutzer die komplette Kontrolle über den Montage- und Demontagevorgang zu belassen. Die automatischen Abläufe ermöglichen ein kräfteschonendes und sicheres Montieren und Demontieren von Reifen auf praktisch allen Rädern ohne Einbußen bei der Genauigkeit.

Die Maschine misst automatisch den Reifendurchmesser und positioniert den Reifen optimal zu den beiden hydraulisch betätigten Abdrückscheiben, während der Reifen über eine präzise Motorsteuerung vom Rad abgedrückt wird.

Fünf Programme stehen zur Verfügung, damit die Werkstatt die Montage- und Demontageabläufe optimal den individuellen Anforderungen anpassen kann: komplett manuell, halbautomatisch oder vollautomatisch für UHP- oder Runflat-Reifen sowie Reifen mit weichen oder harten Flanken. Ein Radheber erleichtert die Arbeit, schont das Rad, entlastet den Benutzer und minimiert das Verletzungsrisiko.

VERSIONEN

Quadriga 1000 (6028650): ohne Füllstoßvorrichtung

MERKMALE

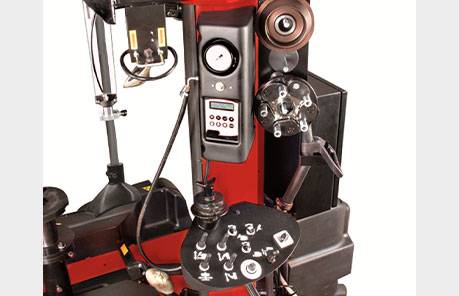

AUTOMATISCHE MONTAGE/DEMONTAGE

Erleichtert alle Montage- und Demontagevorgänge durch automatische Abläufe bei praktisch jedem Reifen.

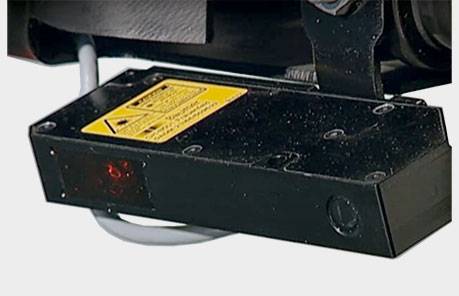

LASERPROFILING VON RAD UND REIFEN

Automatische Lasermessung am Felgenhorn garantiert eine präzise Werkzeugplatzierung und somit schnelle Demontage und Montage des Reifens – ohne Beschädigung.

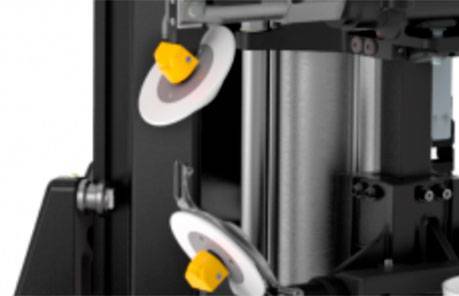

DYNAMISCHER ABDRÜCKER

Das präzise gesteuerte Abdrücksystem mit zwei Abdrückscheiben positioniert sich genau am oberen und unteren Wulst, schont dabei das Rad und kann bei Reifen mit harten Flanken in der Neigung verstellt werden.

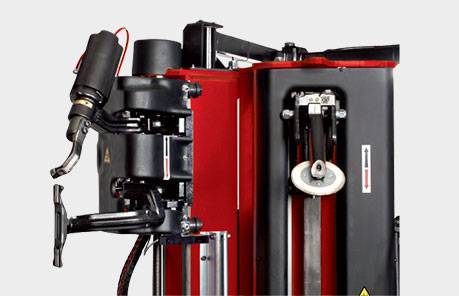

DEMONTAGE OHNE MONTIEREISEN

Das Premium-Montage-/Demontagewerkzeug besteht aus hochwertigem Stahl mit einem Radschutz. So werden selbst kritischste Reifen schnell und einfach montiert und

ZUSÄTZLICHE MERKMALE

ZENTRALSPANNUNG

Die Zentralspannung bietet zahlreiche Vorteile, am wesentlichsten ist das deutlich geringere Risiko einer Beschädigung des Rades und weniger Einschränkungen beim Spannen im Vergleich zu Spanntellermaschinen.

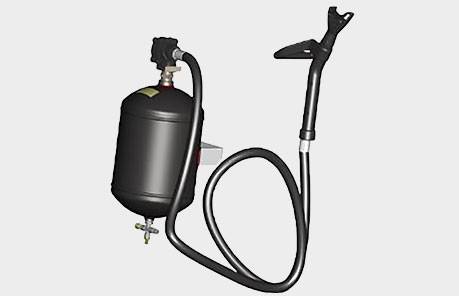

EXTERNE FÜLLSTOßVORRICHTUNG

Diese ergonomische Handdüse gibt einen Füllstoß in den Reifen, damit die Wülste korrekt am Felgenhorn anliegen.

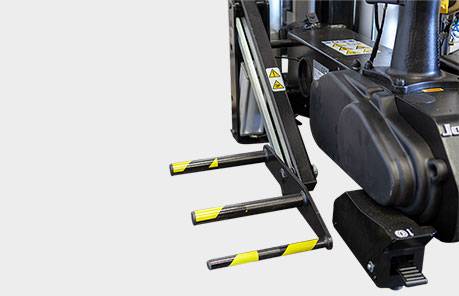

PNEUMATISCHER RADHEBER

Der pedalbetätigte pneumatische Radheber hebt schwere Räder schnell und kräfteschonend für den Benutzer und steigert auch die Produktivität.

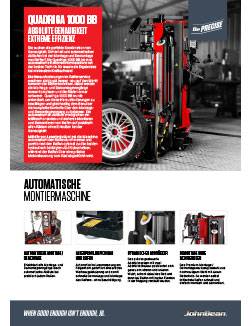

HERUNTERLADEN

TECHNISCHE DATEN

Bestellnummer:

6028620 – Quadriga 1000 BB
6028650 – Quadriga 1000

Max. Felgendurchmesser

30″ | 76cm

Max. Reifenbreite

17″ | 43cm

Max. Felgenbreite

16″ | 40.5cm

Max. Raddurchmesser

47″ | 119cm

Tragkraft / Radheber

154 lbs. | 70 kg

Elektroanschluss

230V 1ph 50-60Hz 16A

Erforderlicher Druckluftanschluss

116-174 PSI | 8-12 bar

Abmessungen HxBxT

88″x73″x51″ | 224x185x135cm

STANDARDZUBEHÖR IM LIEFERUMFANG

Pinsel für Montagepaste
Halter für Montagekastenbehälter (5 kg)
Demontagewerkzeug für Wulst
Kunststoffreifenschutz
Kunststofffelgenschutz
Wulstklemme
Wulstniederhalter Smart Bead Spacer
Zentrierkonen 42-145mm

OPTIONALES ZUBEHÖR

Closed-Centre Rim Kit
Reverse-Mounting-Kit
Zugvorrichtung
Montagewerkzeug
BMW-Spannsatz
Satz mit 10 Bolzen für Reverse-Mounting-Kits: Konusbund 36mm Durchmesser 5x | Zylinderbund 36mm Durchmesser 5x
Satz mit 5 Bolzen für Reverse-Mounting-Kits: Zylinderbund 19mm Durchmesser
LLkw-Kit
Kunststoffschutze
