Calibrage ADAS

ÉTALONNAGE SIMPLE ET RAPIDE

LES SYSTÈMES ADAS DANS LES VÉHICULES MODERNES

Les systèmes avancés d’aide à la conduite (ADAS) sont la source du progrès le plus important et le plus répandu dans le domaine des technologies de sécurité automobile depuis l’avènement de l’airbag.
Les ADAS utilisent une série de capteurs, de caméras et d’interfaces homme-machine pour aider les conducteurs à rester en sécurité sur la route.
Les technologies ADAS remontent à l’année 2000, lorsque Cadillac® a installé le système Night Vision en option sur plusieurs de ses véhicules.
Au cours des années suivantes, des marques de luxe comme Infiniti®, Mercedes Benz® et Audi® ont commencé à installer des systèmes ADAS dans leurs gammes. Aujourd’hui, les systèmes d’aide à la conduite sont présents de série sur tous les types de véhicules, à partir des VL d’entrée de gamme, dans les utilitaires et jusque dans toutes les catégories de poids lourds.

SOLUTION UNIQUE POUR L'ÉTALONNAGE DES ADAS

Be fast

SOLUTION D'ÉTALONNAGE DE PRÉCISION CONFORME AUX NORMES CONSTRUCTEUR (OEM)

BE EQUIPT

AVANTAGES DES ADAS

En résumé, les ADAS aident à la prévention des accidents graves. Cette super technologie informe, alerte et permet aux conducteurs de prendre conscience de la dangerosité des conditions de conduite et, dans certains scénarios, les ADAS agiront automatiquement sur la direction, l’accélérateur et le freinage afin d’éviter les accidents graves. En assistant le conducteur pour le centrage dans la voie de circulation et dans le respect des distance de sécurité avec les autres véhicules; les ADAS permettent également de réduire la fatigue du conducteur sur les longs trajets. Une bonne liaison au sol et la calibration / étalonnage des capteurs ADAS selon les spécifications du constructeur sont un prérequis indispensables au bon fonctionnement de tous ces systèmes de sécurité.

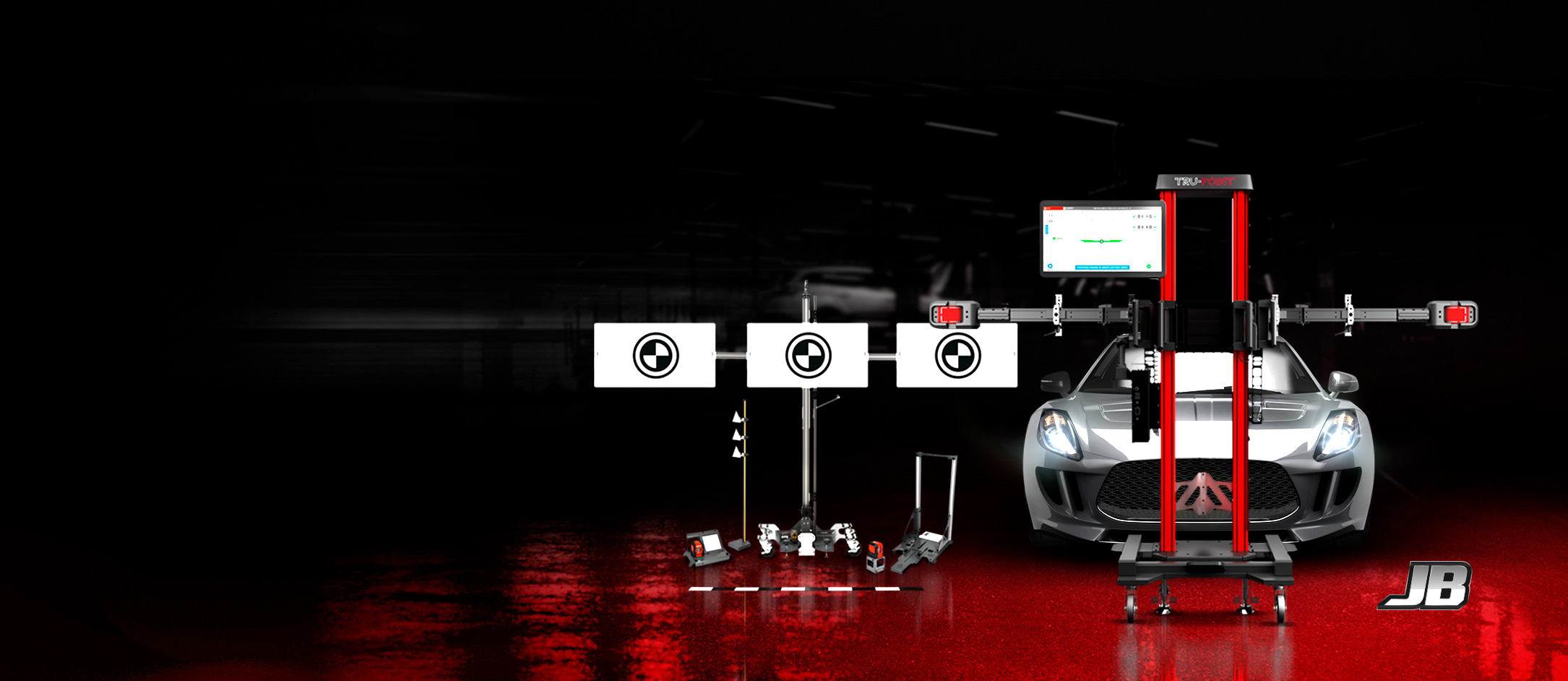

L'ÉQUIPEMENT D'ÉTALONNAGE DES ADAS

Afin d’entretenir correctement les véhicules de vos clients équipés de systèmes ADAS, vous devez travailler dans le respect des méthodes et des matériels approuvés par le constructeur. Conçues pour délivrer un étalonnage conforme de ces systèmes sensibles et fournir une validation des résultats, les solutions ADAS John Bean® ont été développées pour simplifier les travaux d’étalonnage des capteurs. Vous garantissez à vos clients un résultat parfait leur permettant de reprendre la route en toute confiance. Travaillez n’importe où dans l’atelier ! Tous les équipements John Bean permettant l’étalonnage des ADAS sont compacts et faciles à ranger lorsqu’ils ne sont pas utilisées.

GÉOMÉTRIE DES TRAINS ROULANTS ET ADAS VONT DE PAIR

Un élément crucial permettant le bon fonctionnement des ADAS est l’alignement des roues aux spécifications d’origine. Sans une bonne géométrie, les ADAS sont incapables de fonctionner correctement, cela provoquant des erreurs de correction, voire une absence de fonctionnement dans des situations nécessitant leur intervention. Depuis 1947 John Bean, conçoit, produit et commercialise des systèmes de mesure pour tous les constructeurs, tous les véhicules et dans le monde entier. Nous sommes les pionniers des technologies d’alignement des roues, les inventeurs de la mesure de géométrie 3D.

CALIBRATION DES ADAS = UN NOUVEAU TRAVAIL DANS L'ATELIER

Non seulement les acheteurs recherchent spécifiquement des véhicules équipés d’ADAS en option, mais de nombreux constructeurs commencent également à proposer différents niveaux d’équipements en standard, et ce dès leur entrée de gamme. Même la plus petite réparation ou un réglage de la géométrie implique que les capteurs ADAS soient recalibrés dans le but d’assurer leur fonctionnement conforme aux spécifications établies par le constructeur. Etre équipé d’un matériel d’étalonnage vous permettra dans tous les cas d’assurer cette prestation de service de plus en plus courante et d’offrir au global une bien meilleure expérience à vos clients.

QUESTIONS FRÉQUEMMENT POSÉES (FAQ)

Les systèmes avancés d’aide à la conduite ou ADAS sont un ensemble de capteurs qui surveillent passivement l’état de la route, du trafic, la position du véhicule et mesurent quantité d’autres facteurs lorsque le véhicule est en mouvement. Des Caméras, Radars, Lidars transmettent ces informations à des calculateurs, qui contrôlent le moteur, les systèmes de direction, de freinage. Lorsqu’une collision potentielle est détectée, ils activeront les composants nécessaires pour l’éviter. Tout cela s’effectue de manière transparente et sans intervention du conducteur.

L’étalonnage des ADAS est nécessaire dans une très grande variété de scénarios évidents et moins évidents. Si un véhicule a subi un accident, même mineur, l’étalonnage des ADAS sera nécessaire en raison du risque de désalignement des capteurs. Les autres scénarios qui nécessiteront la calibration des ADAS sont typiquement les services d’entretien ou de réparation tels que le remplacement du pare-brise, la réparation de la suspension ou l’alignement des roues.

Les professionnels de l’automobile formés et qualifiés disposant d’un équipement d’alignement et d’étalonnage, comme les matériels proposées par John Bean®, peuvent effectuer l’étalonnage des ADAS. Il existe une très grande variété de cas nécessitant un étalonnage des capteurs ADAS. Ces équipements sont aujourd’hui indispensables dans tous les ateliers ; des centres pare-brise, aux carrosseries, pneumaticiens, et plus généralement pour tous les réparateurs qu’ils soient OEM ou multi-marques.

Vous aurez besoin de l’étalonnage des ADAS dans divers scénarios dont les plus courants sont:

  • Les systèmes ADAS de votre véhicule fonctionnent mal et fournissent de fausses alertes ou corrigent la direction, le freinage, etc. lorsque cela n’est pas nécessaire.
  • Votre véhicule a subi un accident.
  • Votre véhicule a subi une réparation de la suspension ou un alignement des roues.
  • Votre pare-brise a été remplacé.

L’espace requis pour l’étalonnage des ADAS varie suivant les constructeurs et les modèles. Typiquement il faut entre 1 et 2 mètres tout autour du véhicule pour les caméras avants, arrières et 360°. Tous les équipements John Bean® permettant l’étalonnage des ADAS sont conçus pour optimiser l’espace dans votre atelier que ce soit dans le cadre de leur utilisation comme pour le stockage.

Tous les équipements John Bean® permettant l’étalonnage des ADAS sont conçus pour prendre en charge les outils de diagnostic à distance et ainsi permettre d’étendre les capacités de travail de votre atelier. Ceci est particulièrement utile pour les nouvelles marques, les nouveaux modèles de véhicules ayant des exigences d’étalonnage très spécifiques.

Chaque constructeur défini des méthodes spécifiques pour chaque véhicule, chaque année modèle et chaque système. Les procédures d’étalonnage des ADAS sont disponible en s’abonnant aux services de documentation technique de chaque constructeur. Une alternative à cette méthode couteuse et compliquée consiste à utiliser un logiciel comme l’application EZ-ADAS™ de John Bean®. Ce logiciel axé sur la productivité est conçu pour fournir un guidage et une assistance étape par étape clair et détaillé e lors de la calibration des ADAS sur les véhicules européens, asiatiques et américains.

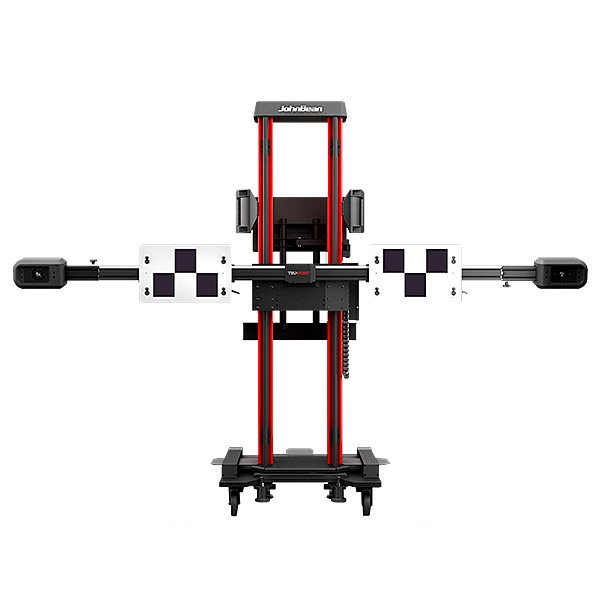

La plupart des systèmes ont besoin d’être mis en œuvre au sol. Celui ci doit donc être parfaitement de niveau pour offrir la bonne référence. Tru-Point™ de John Bean® utilise la technologie 3D pour mesurer la hauteur des cibles à partir du point contact des pneus de chaque roue et compenser les variations du sol de l’atelier. Cela permet d’étalonner le véhicule n’importe où, même sur un pont élévateur! Gagnez en productivité en vous affranchissant l’exigence d’un sol parfaitement plat.
