FABRICANT D’ÉQUIPEMENT D’ORIGINE: MERCEDES-BENZ

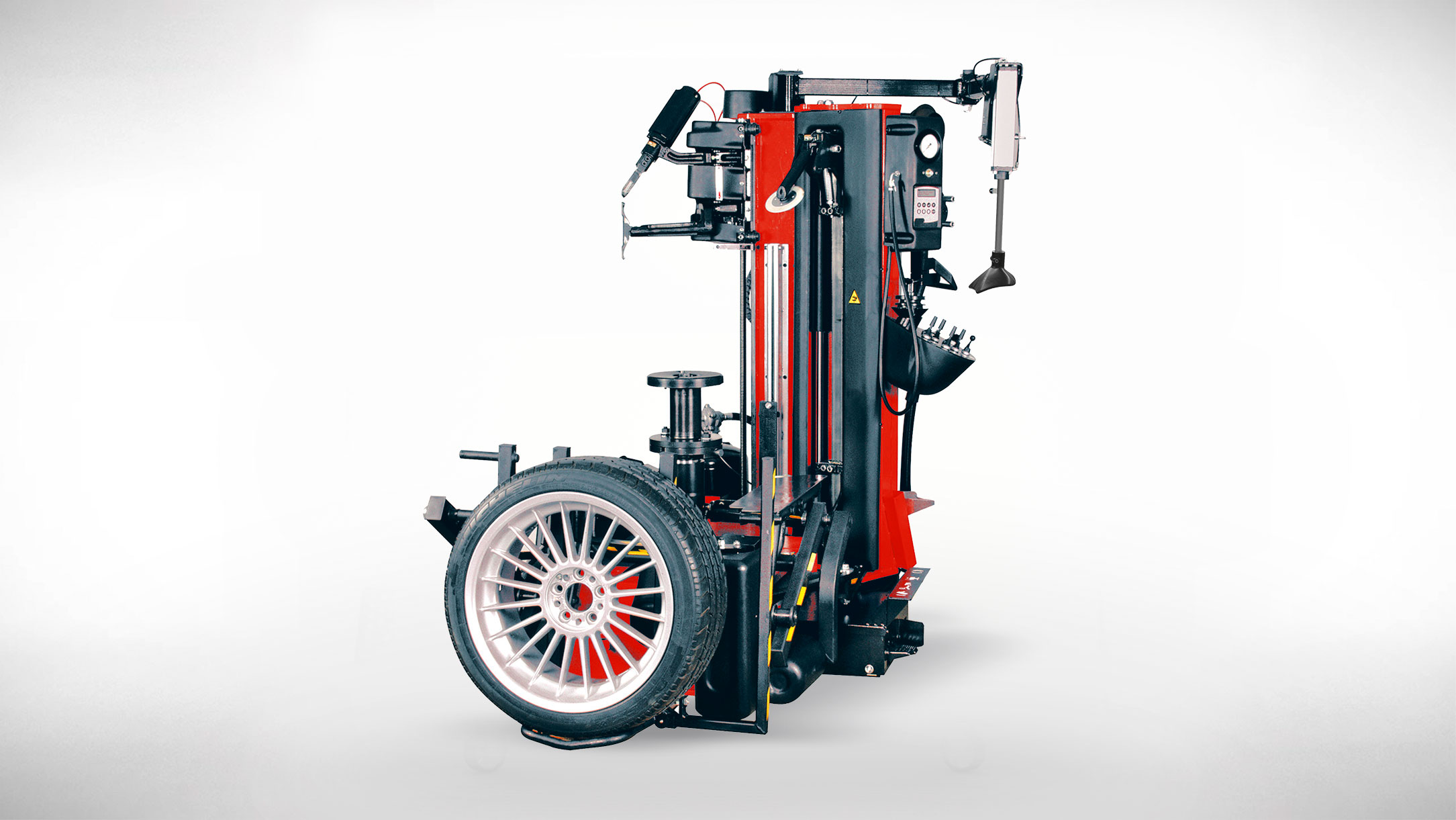

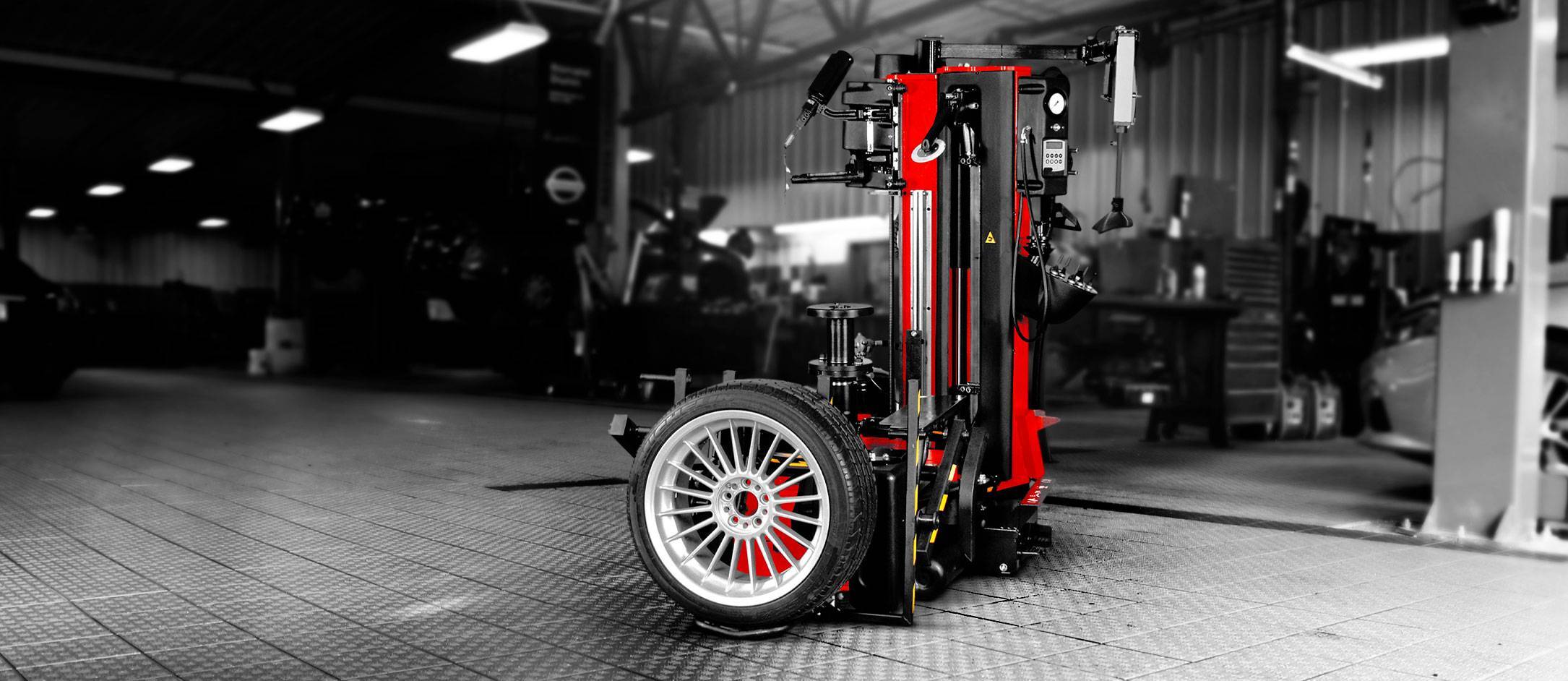

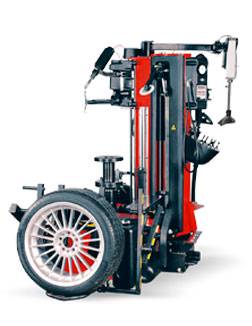

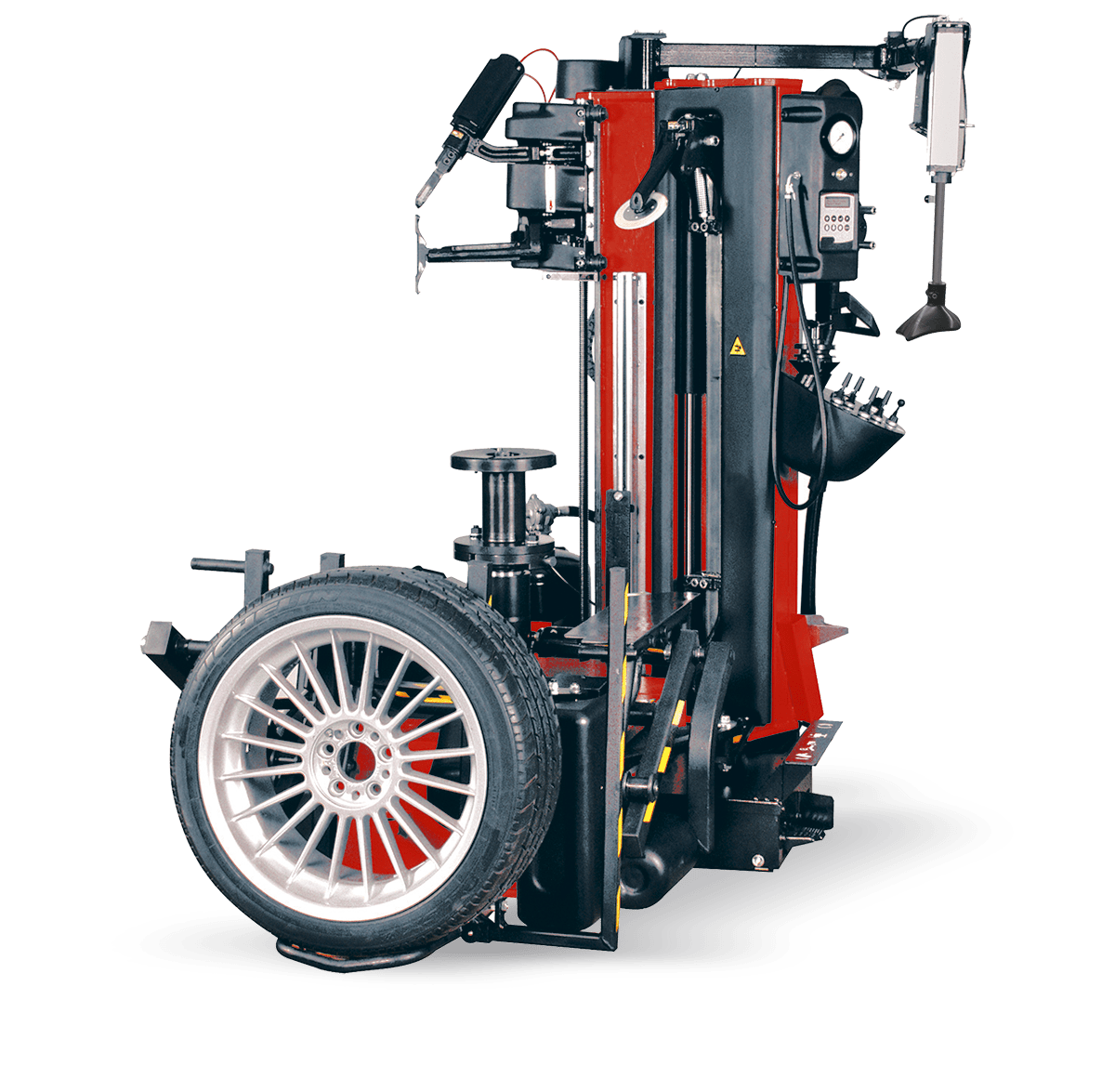

Démonte-pneus Automatique Quadriga 1000 BB

Vous recherchez la meilleure combinaison de précision, de sécurité et d’automatisation pour le changement de pneus ? Le Quadriga 1000 BB est un démonte-pneus automatique qui intègre les meilleures technologies pour obtenir un maximum de résultats avec un minimum d’efforts.

Les défis en matière de service des pneus n’ont cessé d’augmenter et les nouvelles technologies de pneus exigent des compétences et des procédures de montage/démontage améliorées pour gérer des roues complexes et plus lourdes. Le Quadriga 1000 BB a été conçu pour relever tous les défis tout en permettant aux techniciens de garder le contrôle total du processus. Ses procédures automatiques offrent une opération de changement de pneu sans effort et en toute sécurité sur pratiquement n’importe quelle roue sans compromettre la précision.

Le système mesure automatiquement le diamètre du pneu. Il profile précisément la roue et positionne le pneu pour le double talon à commande hydraulique, tandis que des commandes de moteur précises retirent le pneu de la roue.

Grâce à cinq programmes de fonctionnement différents, les ateliers peuvent personnaliser les procédures de montage et de démontage en fonction de leurs besoins en choisissant un mode entièrement manuel, semi-automatique ou entièrement automatique pour les flancs UHP, les pneus RUN FLAT, les flancs souples ou durs. Un lève roues rend le travail encore plus facile en réduisant les risques d’endommagement des roues, la fatigue des techniciens et les risques de blessures.

VERSIONS

Quadriga 1000 (EEWH536AE8) : ne comprend pas le canon à air

CARACTÉRISTIQUES

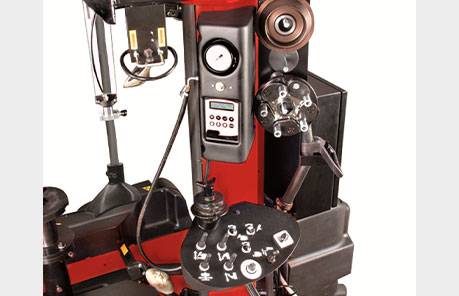

CYCLE DE MONTAGE/DÉMONTAGE AUTOMATIQUE

Facilite toutes les opérations de montage et de démontage en automatisant l’opération pour pratiquement n’importe quel pneu.

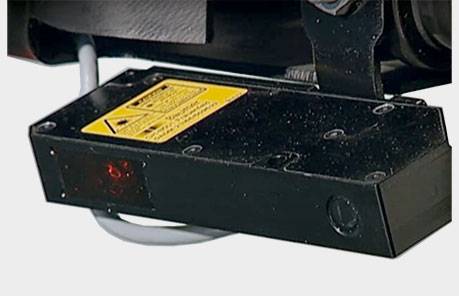

PROFILAGE LASER DE LA ROUE ET DU PNEU

La mesure laser automatique du bord de la roue assure un positionnement précis de l’outil pour accélérer la dépose et la pose du pneu, en réduisant les risques de dommages.

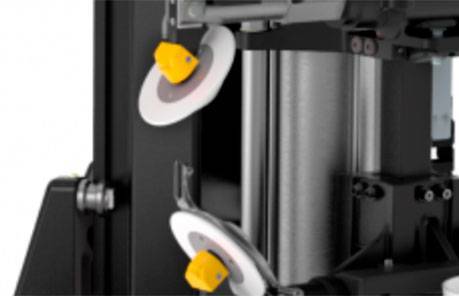

DÉCOLLEUR DE TALON DYNAMIQUE

Le système à double disque synchronisé et contrôlé avec précision positionne avec exactitude les talons supérieurs et inférieurs tout en minimisant les risques d’endommagement de la roue. Comprend une inclinaison réglable pour les pneus à flancs rigides.

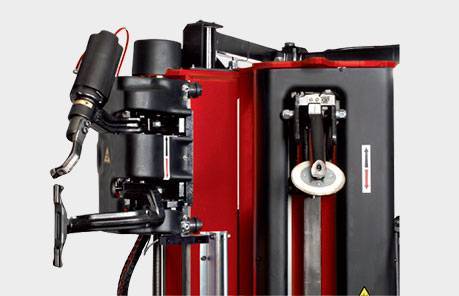

OUTIL SANS LEVIER

Outil de montage et de démontage sans levier de première qualité, doté d’un acier amélioré et d’une protection accrue de la roue. Ce dispositif permet de monter et démonter rapidement et facilement les pneus les plus difficiles.

CARACTÉRISTIQUES SUPPLÉMENTAIRES

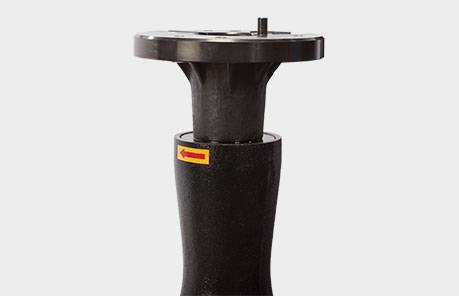

SERRAGE CENTRAL

La conception du serrage central présente de nombreux avantages, le plus important étant la réduction considérable du risque d’endommagement de la roue et une restriction de serrage par rapport à la conception de la table tournante.

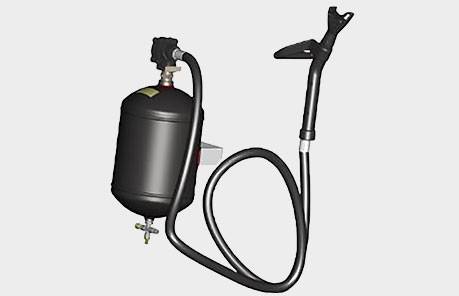

CANON À AIR

Grace à sa buse ergonomique, il injecte un jet d’air à grande vitesse dans le pneu pour relever le talon et placer le pneu sur la jante.

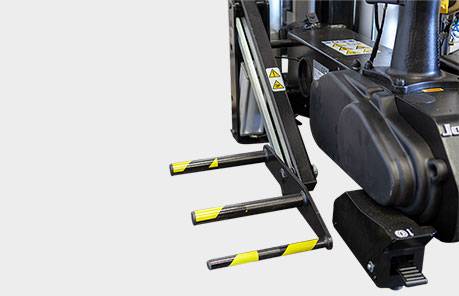

LÈVE ROUES PNEUMATIQUE

Le lève roues pneumatique actionné par pédale aide à soulever les roues lourdes pour réduire la fatigue du technicien et augmenter la productivité.

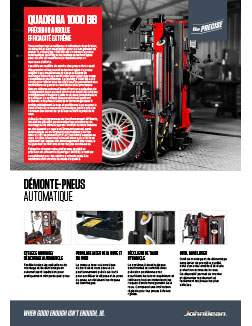

TÉLÉCHARGEMENTS

SPÉCIFICATIONS TECHNIQUES

Numéro de produit

EEWH536AEB – Quadriga 1000 BB
EEWH536AE8 – Quadriga 1000

Diamètre maximal de la jante

30″ | 76cm

Largeur maximale du pneu

17″ | 43cm

Largeur maximale de la jante

16″ | 40.5cm

Diamètre maximal de la roue

47″ | 119cm

Capacité de levage des roues

154 lbs. | 70 kg

Alimentation électrique

230V 1ph 50-60Hz 16A

Pression d’air requise

116-174 PSI | 8-12 bar

Dimensions HxLxP

88″x73″x51″ | 224x185x135cm

ACCESSOIRES

STANDARD

Pinceau a lubrifiant
Support de seau de lubrification de 5 kg
Outil d'extraction de talon
Protection plastique pneu
Protection plastique pour la roue
Pince à talon
Ecarteur de talon intelligent
Cônes de centrage : 42-145mm

ACCESSOIRES OPTIONNELS

Kit jantes fermées
Kit montage inversé
Jeu de tirant
Outil de montage
Kit de serrage BMW
Jeu de 10 boulons pour les kits de roues à montage inversé : Diamètre 36mm conique x5 | Diamètre 36mm cylindrique x5
Jeu de 5 boulons pour les kits de roues à montage inversé : Cylindrique de 19 mm
Kit VUL
Protections plastiques : 85mm
Protections plastiques : 145mm
